Girdiğiniz Veriler
- Sondaj sırası, güzergâh mesafeleri, ağız kotları ve toplam derinlikler
- Tabaka alt sınırları, litoloji adları ve renkleri
- İsteğe bağlı yeraltı suyu, temel alt kotu, bina oturumu ve jeofizik bilgileri
JeoKesitJEOKESİT KESIT
Jeolojik Kesit Oluşturma
JeoKesit Kesit; sondaj kotlarını, tabaka sınırlarını, topoğrafyayı, yeraltı suyunu, yapı ve temel bilgilerini tek çalışma alanında birleştirir. Çalışmalar hesabınıza kaydedilir ve PDF veya PNG olarak dışa aktarılabilir.
Sondaj loglarını ve proje bilgilerini aynı kesitte değerlendiren jeoloji ve geoteknik mühendisleri için web tabanlı çizim çalışma alanı.
KesitSondaj ve proje verilerinden ölçekli, düzenlenebilir jeolojik kesitler oluşturun.

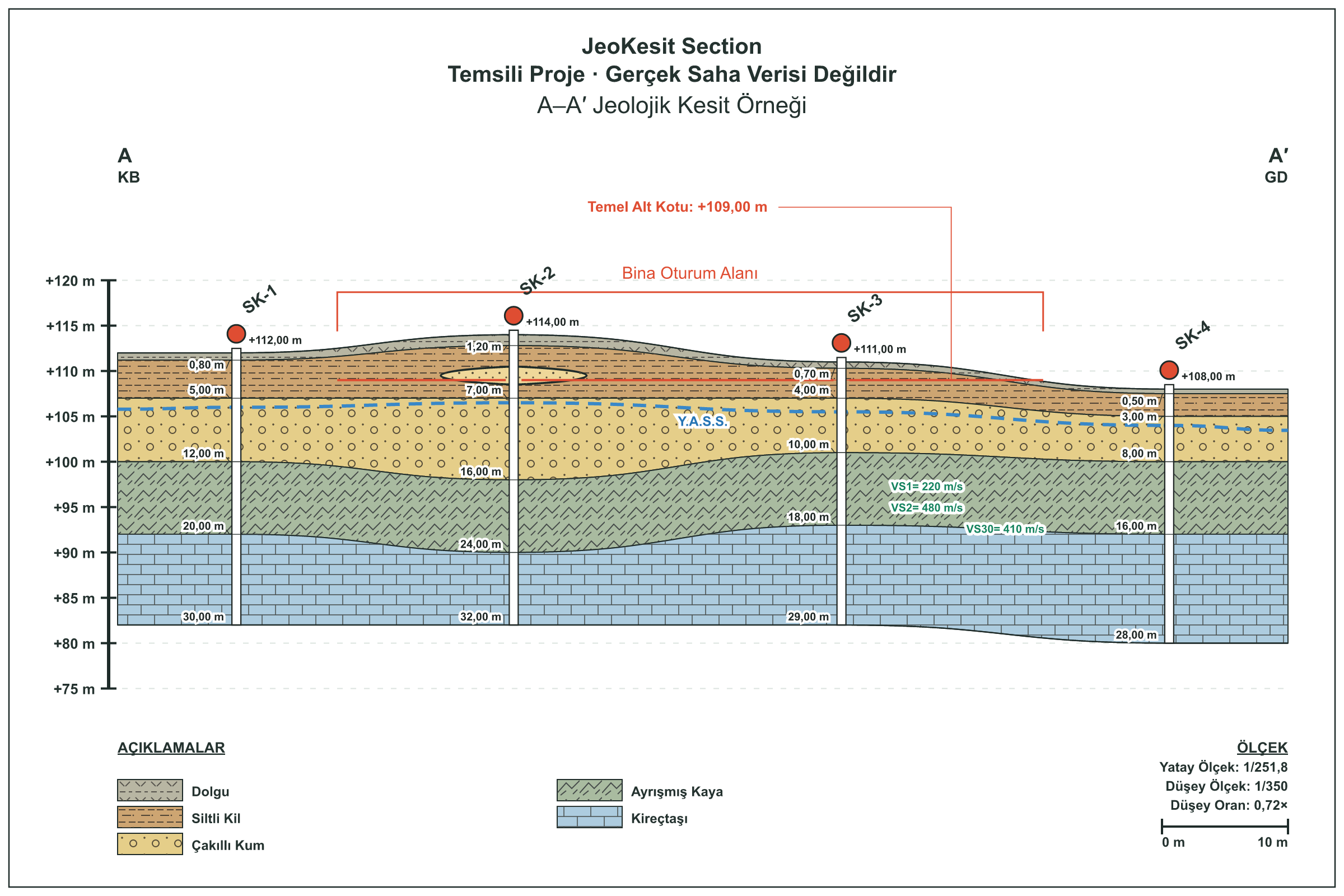

Dört Sondajdan Jeolojik Kesit Örneği
Kesit’in mevcut çizim bileşeniyle üretilen bu örnek; değişken kotları, beş litolojik birimi, bir kum merceğini, yeraltı suyu seviyesini, bina oturum alanını ve jeofizik bilgilerini birlikte gösterir. Güzergâh 90 metredir.
| Sondaj | Güzergâhtaki Mesafe | Ağız Kotu | Toplam Derinlik | YASS Derinliği |
|---|---|---|---|---|
| SK-1 | 8 m | +112,00 m | 30 m | 6 m |
| SK-2 | 30 m | +114,00 m | 32 m | 7,5 m |
| SK-3 | 56 m | +111,00 m | 29 m | 5,5 m |
| SK-4 | 82 m | +108,00 m | 28 m | 4 m |
Tabaka bağlantıları ve mercek geometrisi temsili yorumlardır; sondajlar arasındaki gerçek zemin koşullarını doğrulamaz. Jeofizik değerleri de yalnız gösterim amaçlıdır.
Jeolojik Kesit, Ölçek ve Yorum Hakkında Bilgi Alın →Kesit Nasıl Kullanılır?
Mesafelerin girilmesinden sondaj ve tabaka tanımlarına, jeofizik ve bina verilerinden çıktı almaya kadar çalışma akışını 6 dakika 35 saniyelik videoda keşfedin.
Videoyu yüklediğinizde YouTube/Google’a IP adresiniz ve tarayıcı bilgileriniz iletilebilir; sağlayıcı çerez veya benzeri teknolojiler kullanabilir. Bu seçim yalnızca bu görüntüleme için geçerlidir. Çerez Politikası
YouTube’da İzle ↗Hangi Verilerle Ne Üretirsiniz?
Elde Ettiğiniz Çıktılar
- Düzenlenebilir jeolojik kesit ve idealize zemin profili görünümü
- Yatay ve düşey ölçek bilgileriyle kesit önizlemesi
- Hesaba kaydedilen çalışma, PDF ve PNG çıktıları
Tek Bir Çalışma Alanında Daha Düzenli Projeler
Ölçekli Yerleşim
Sondajları gerçek güzergâh sırasına, kotuna ve aralarındaki mesafeye göre yerleştirin.
Jeolojik Model
Tabaka, merceklenme, yeraltı suyu ve kama sonlanmalarını canlı önizlemede düzenleyin.
Teknik Çıktı
Başlık, yön, lejant, temel kotu ve jeofizik bilgileriyle yüksek kaliteli çıktı alın.
Üç Adımda Kesit
Sondaj Verilerini Girin
Güzergâh, kot, derinlik ve litoloji bilgilerinizi tanımlayın veya Harita’da belirlediğiniz güzergâhı Kesit’e aktarın.
Kesiti Kontrol Edin
Tabaka eşleşmelerini, ölçekleri ve ek verileri önizlemede inceleyip düzenleyin.
Kaydedin ve Çıktı Alın
Çalışmayı hesabınızda saklayın; kontrol edilmiş kesiti PDF veya PNG olarak indirin.
TEKNİK KONTROL
Kullanım Sınırları ve Kontrol Noktaları
- Sondajlar arasındaki tabaka bağlantıları bir yorum modelidir; gerçek yeraltı sürekliliğinin kanıtı değildir.
- Ağız kotları aynı referans sisteminde olmalı; derinlik, kot ve güzergâh mesafesi birbirine karıştırılmamalıdır.
- Düşey ölçek değiştiğinde eğimlerin görünümü değişir. Çıktı ölçeklerini ve baskı boyutunu kontrol edin. İdealize profil görünümü ölçekli teknik çizim yerine kullanılmamalıdır.
- Çizim, yetkin mühendisin değerlendirmesinin veya zemin ve temel etüdü hesabının yerini almaz.
Projeniz için geçerli resmî metinleri ve kurum şartlarını esas alın.
Kesit Hakkında
Kesit için program kurulumu gerekir mi?
Hayır. Kesit tarayıcı üzerinden çalışır ve mobil kullanımı destekler. Çalışmalarınıza hesabınızla erişirsiniz.
İnce tabakalar için düşey ölçek değiştirilebilir mi?
Evet. Düşey ölçek ayarıyla tabaka görünürlüğünü değiştirebilirsiniz. Yatay mesafeler korunur; sayfaya sığmayan ölçeklerde uygulamanın uyarıları dikkate alınmalıdır.
Harita’daki kesit güzergâhı kullanılabilir mi?
Evet. Otomatik kesit oluşturma akışında Harita projesi ve kesit güzergâhı seçilir. Güzergâh ve sondaj yerleşimi aktarılır; sondaj içerikleri Kesit’te kontrol edilip tamamlanır.
İhtiyacınıza Uygun Kullanım Hakkı
Kesit, Harita ve Analiz’e erişim sağlayan güncel paketler. Satın almalar tek kullanımlıktır; otomatik yenileme yapılmaz.
Sınırlı
399 TL / 7 GünKısa süreli çalışmalar için 7 gün boyunca 10 yeni proje oluşturma hakkı.
- 7 Gün Kullanım
- 10 Yeni Proje Hakkı
- PDF ve PNG Çıktısı
- Mobil Kullanım
Standart Paket
1.499 TL / 30 GünHer abonelik döneminde belirli sayıda yeni proje oluşturmak isteyen kullanıcılar için.
- Her Ay 50 Yeni Proje Hakkı
- PDF ve PNG Çıktısı
- Mobil Kullanım
Sınırsız Paket
1.999 TL / 30 GünAbonelik dönemi boyunca yeni proje oluşturma kotası olmayan kullanıcılar için.
- Aylık Yeni Proje Kotası Yok
- Öncelikli Destek Hakkı
- PDF ve PNG Çıktısı
- Mobil Kullanım
7 günlük ücretsiz deneme 3 proje hakkı içerir. Deneme sonunda devam etmek için paket satın alınması gerekir. Satın alma için hesabınızla giriş yapabilirsiniz.
